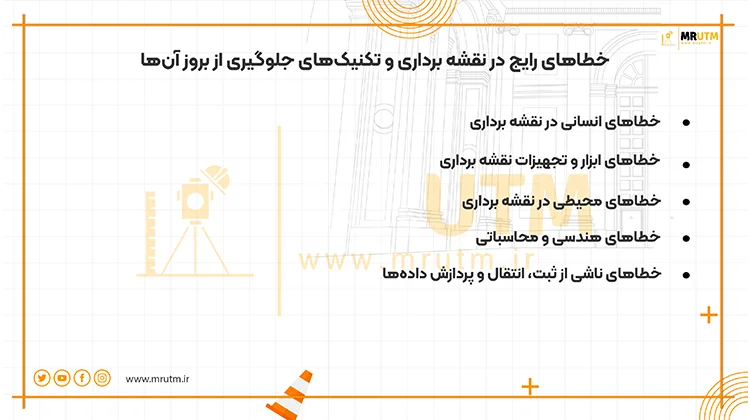

خطاهای رایج در نقشه ‌برداری و تکنیک‌های جلوگیری از بروز اشتباهات

خطاهای رایج در نقشه ‌برداری شامل مجموعه‌ای از خطاهای انسانی، ابزاری (تجهیزاتی)، محاسباتی و ثبت و انتقال و پردازش داده ها هستند که در صورت کنترل ‌نشدن، منجر به انحراف داده‌ها و کاهش کیفیت نقشه‌های بدست آمده می‌شوند.

آشنایی با منشأ و روش‌های اصلاح این خطاها، برای هر نقشه‌ بردار حرفه‌ای ضروری است.

نقشه‌ برداری یکی از مهم‌ ترین و اساسی ترین کارهای اجرایی و پایه‌های هر پروژه عمرانی، ثبتی و مهندسی است. کوچک ‌ترین و جزئی ترین خطا در برداشت یا محاسبه می‌تواند باعث اختلاف در موقعیت، تغییر در مساحت، یا حتی بروز مشکلات حقوقی و اجرایی شود.

دقت و صحت داده‌ها در نقشه ‌برداری نه‌تنها برای مهندسان و کارشناسان فنی اهمیت دارد، بلکه برای کارفرمایان، ادارات و سازمان‌های دولتی و دفاتر ثبت و شرکت های خصوصی نیز بسیار ضروری و حیاتی است.

در این مقاله همراه ما باشید تا باهم به بررسی انواع خطاهای رایج در نقشه ‌برداری، علل بروز آنها و تکنیک های کاهش و پیشگیری آنها بپردازیم تا شما نیز بتوانید با اطمینان خاطر پروژه های خود را با بالاترین دقت انجام دهید.

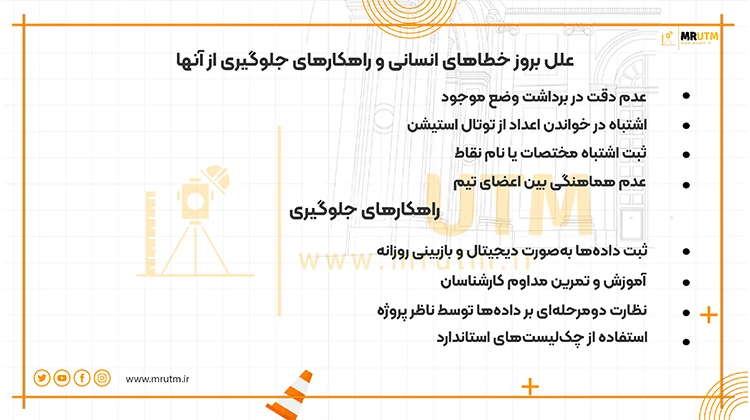

خطاهای انسانی در نقشه‌ برداری

در برخی از پروژه‌ها، بیشترین منبع اشتباهات و خطاها میتواند مربوط به انسان باشد.

اپراتور ممکن است در هنگام قرائت ابزار، ثبت داده یا تفسیر نتایج دچار اشتباه شود. این نوع خطاها معمولاً به دلیل کم‌تجربگی، خستگی، یا بی‌دقتی می تواند رخ دهد.

علل بروز خطاهای انسانی:

• عدم دقت در برداشت وضع موجود و داده‌های میدانی
• اشتباه در خواندن اعداد از توتال استیشن یا ترازیاب
• ثبت اشتباه مختصات یا نام نقاط در دفتر یا نرم‌افزار
• عدم هماهنگی بین اعضای تیم نقشه‌ برداری در زمان برداشت

راهکارهای جلوگیری از اشتباهات انسانی:

در ادامه چند راهکار را به شما عزیزان پیشنهاد میدهیم تا از بروز هرگونه خطاهای انسانی پیشگیری شود:

• ارائه آموزش و تمرین مداوم کارشناسان و تکنسین‌ها
• استفاده از چک‌لیست‌های استاندارد در هر مرحله از پروژه
• ثبت داده‌ها به‌صورت دیجیتال و بازبینی روزانه قبل از تحویل
• نظارت دو‌مرحله‌ای بر داده‌ها و پروژه ها توسط سرپرست کارگاه یا ناظر پروژه

نکته: در تیم نقشه برداری آقای UTM تمامی پروژه‌ها با روش کنترل دو‌مرحله‌ای انجام می‌شود تا احتمال خطا به حداقل برسد و خروجی بدست آمده با حداکثر کیفیت و دقت خدمات شما عزیزان ارائه شود.

نوع اول خطاهای رایج در نقشه ‌برداری: خطاهای انسانی در نقشه‌ برداری (علل بروز و راهکار جلوگیری)

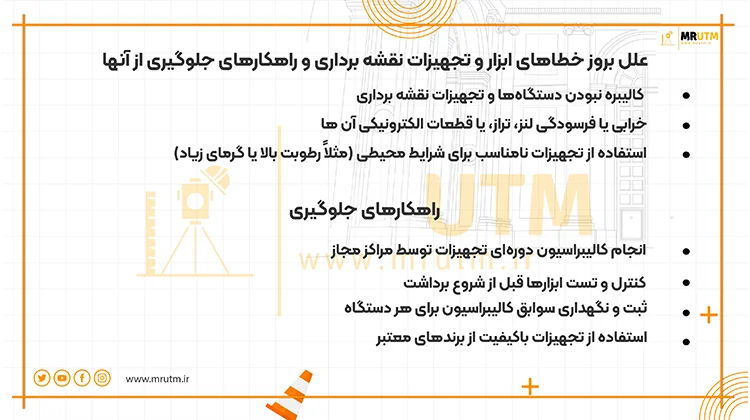

خطاهای ابزار و تجهیزات نقشه‌ برداری

تجهیزات نقشه برداری مانند توتال استیشن، GPS و ترازیاب ابزارهای دقیقی هستند که هرگونه تنظیم اشتباه یا خرابی در آن‌ها می‌تواند باعث بروز خطا شود. در نتیجه یکی دیگر از عوامل تاثیرگذار در بروز هرگونه خطا یا اشتباه میتواند خطای ابزار و تجهیزات باشد.

دلایل اصلی خطاهای ابزاری:

• کالیبره نبودن دستگاه‌ها و تجهیزات نقشه برداری
• خرابی یا فرسودگی لنز، تراز، یا قطعات الکترونیکی آن ها
• استفاده از تجهیزات نامناسب برای شرایط محیطی (مثلاً رطوبت بالا یا گرمای زیاد)

روش‌های پیشگیری از خطای تجهیزات:

در ادامه به چند روش پیشگیری از خطاهای ابزاری و تجهیزات اشاره میکنیم:

• انجام کالیبراسیون دوره‌ای تجهیزات توسط مراکز مجاز
• کنترل و تست ابزارها قبل از شروع برداشت
• استفاده از تجهیزات باکیفیت از برندهای معتبر
• ثبت و نگهداری سوابق کالیبراسیون برای هر دستگاه

نکته: در پروژه‌های انجام‌شده توسط تیم مهندسی آقای یو تی ام، پیش از هر برداشت، دستگاه‌ها در دفتر فنی بررسی و تست می‌شوند تا دقت اندازه‌گیری در حد میلی‌متر تضمین شود.

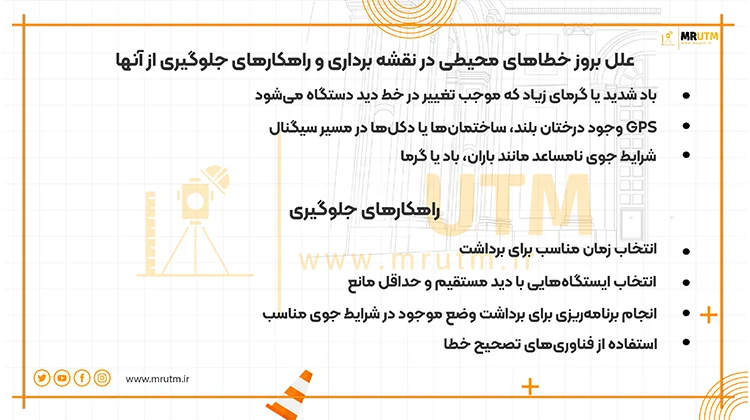

خطاهای محیطی در نقشه‌ برداری

محیط اطراف همواره یکی از عوامل تأثیرگذار در صحت داده‌های نقشه‌برداری است. شرایط جوی، توپوگرافی زمین، یا موانع فیزیکی می‌توانند باعث انحراف در نتایج شوند.

عوامل محیطی مؤثر:

• باد شدید یا گرمای زیاد که موجب تغییر در خط دید دستگاه می‌شود.
• وجود درختان بلند، ساختمان‌ها یا دکل‌ها در مسیر سیگنال GPS
• شرایط جوی نامساعد مانند باران، باد یا گرما
• تداخل امواج رادیویی یا میدان‌های مغناطیسی در مناطق صنعتی

تکنیک‌های جلوگیری از خطاهای محیطی:

در ادامه نیز به چند تکنیک جلوگیری از بروز خطاهای محیطی و طبیعی اشاره میکنیم:

• انتخاب زمان مناسب برای برداشت (مثلاً صبح زود یا عصر که دمای هوا متعادل‌تر است)
• انتخاب ایستگاه‌هایی با دید مستقیم و حداقل مانع
• انجام برنامه‌ریزی برای برداشت وضع موجود و داده‌ها در شرایط جوی مناسب
• استفاده از فناوری‌های تصحیح خطا

انجام میانگین‌گیری چندباره از مختصات برای افزایش دقت

در هنگام انجام پروژه‌ها تیم آقای UTM حتما با انجام برنامه ریزی برای برداشت وضع موجود و داده ها در شرایط جوی مناسب کار شروع خواهد شد. در ضمن ما ایستگاه هایی را با دید مستقیم و حداقل مانع برای شروع کار انتخاب میکنیم که پروژه با حداقل خطا انجام شود.

خطاهای هندسی و محاسباتی

خطاهای محاسباتی و هندسی معمولاً به دلیل اشتباه در وارد کردن داده‌ها، انتخاب سیستم مختصات نادرست یا اعمال تبدیل‌های غلط بین سیستم‌ها رخ می‌دهد. این نوع خطاها ممکن است در برداشت مشخص نباشند، اما در هنگام ترسیم نقشه یا تحویل فایل نهایی آشکار شوند.

دلایل بروز خطاهای هندسی:

• محاسبه اشتباه فاصله یا زاویه
• استفاده از سیستم مختصات اشتباه (برای مثال استفاده از سیستم مختصات جغرافیای به جای UTM)
• خطا در نقاط مبنا یا کنترل (Benchmark)

راهکارهای خطاهای محاسباتی:

• بررسی دقیق داده‌های خام قبل از انجام محاسبات نهایی
• استفاده از نرم‌افزارهای تخصصی مانند AutoCAD Civil 3D یا ArcGIS
• کنترل داده‌ها توسط کارشناس دوم جهت کاهش احتمال خطا
• آموزش دقیق مفاهیم ژئودزی و سیستم مختصات به پرسنل اجرایی

برای مشاوره رایگان و دریافت خدمات تخصصی، وارد صفحه شرکت نقشه برداری تهران ما شوید و پروژه‌تان را با خیال راحت به کارشناسان باتجربه بسپارید.

خطاهای ناشی از ثبت، انتقال و پردازش داده‌ها

امروزه بخش زیادی از نقشه‌ برداری به‌صورت دیجیتال انجام می‌شود. همین موضوع باعث می‌شود که اگر داده‌ها درست ذخیره یا منتقل نشوند، مشکلاتی مانند از دست رفتن اطلاعات یا ناسازگاری بین نرم‌افزارها ایجاد شود.

علل بروز خطا:

• وارد کردن اشتباه داده‌ها در نرم‌افزار
• خرابی فایل‌ها یا پاک شدن اطلاعات هنگام انتقال
• ناسازگاری بین فرمت‌های مختلف مانند .txt، .shp، .dwg یا .gdb
• باگ و خطاهای نرم افزاری

راهکارهای جلوگیری و استاندارد سازی:

• ذخیره همزمان داده‌ها در چند مسیر (کامپیوتر، فلش و فضای ابری)
• استفاده از نرم‌افزارهای استاندارد و سازگار با تجهیزات برداشت
• کنترل و مقایسه داده‌ها پس از هر مرحله پردازش
• تهیه نسخه پشتیبان نهایی پیش از تحویل پروژه

تیم آقای UTM همیشه نسخه‌های پشتیبان چندمرحله‌ای تهیه می‌کند تا هیچ داده‌ای در فرآیند انتقال یا پردازش از بین نرود.

اهمیت آموزش و استانداردسازی در کاهش خطاهای رایج در نقشه ‌برداری

آموزش نیروهای فنی و اجرای پروژه‌ها بر اساس استانداردهای ملی و بین‌المللی، نقش مهمی در کاهش خطاها دارد. بسیاری از اشتباهات ناشی از ناآگاهی از دستورالعمل‌ها یا روش‌های نوین برداشت است.

برگزاری دوره‌های تخصصی، شرکت در کارگاه‌های آموزشی و به‌روزرسانی دانش فنی می‌تواند دقت پروژه‌ها را چند برابر کند.

در تیم آقای یو تی ام کلیه نیروهای میدانی و فنی بر اساس استانداردهای سازمان نقشه‌برداری کشور آموزش دیده‌اند و پروژه‌ها با روش‌های استاندارد برداشت و پردازش داده انجام می‌شود.

نتیجه‌گیری خطاهای رایج در نقشه ‌برداری

اشتباهات و خطاهای رایج در نقشه ‌برداری بخش جدایی‌ناپذیر از هر پروژه هستند، اما با رعایت اصول فنی، آموزش مستمر و استفاده از تجهیزات دقیق می‌توان میزان آن‌ها را به حداقل رساند.

شناخت انواع خطاهای انسانی، ابزاری، محیطی و محاسباتی به کارشناسان کمک می‌کند تا در هر مرحله از پروژه، کنترل دقیق‌تری بر داده‌ها داشته باشند.

در نهایت، هدف اصلی نقشه‌ برداری دستیابی به داده‌های دقیق، قابل اعتماد و قابل استناد است. داده‌هایی که پایه تصمیم‌گیری در پروژه‌های بزرگ عمرانی، شهری و ثبتی محسوب می‌شوند.

سؤالات متداول درباره اشتباهات و خطاهای رایج در نقشه ‌برداری

۱- خطای انسانی در نقشه‌برداری چیست؟

• خطای انسانی معمولاً ناشی از اشتباه در قرائت دستگاه، ثبت داده‌ها یا هماهنگی ضعیف بین اعضای تیم است. آموزش مناسب و کنترل دو‌مرحله‌ای داده‌ها بهترین روش برای جلوگیری از آن است.

۲- خطاهای محیطی چگونه بر دقت نقشه‌برداری تأثیر می‌گذارند؟

• عوامل محیطی مانند گرما، باد، باران و وجود موانع فیزیکی می‌توانند باعث انحراف پرتو دید دستگاه یا کاهش دقت سیگنال GPS شوند.

۳- چرا کالیبره کردن تجهیزات نقشه‌برداری اهمیت دارد؟

• کالیبراسیون منظم باعث می‌شود ابزارها مانند توتال استیشن و GPS با دقت بالا کار کنند و از بروز خطاهای ابزاری جلوگیری شود.

۴- چگونه می‌توان خطاهای محاسباتی در نقشه‌برداری را کاهش داد؟

• با استفاده از نرم‌افزارهای تخصصی، بررسی مجدد داده‌ها توسط کارشناس دوم و انتخاب سیستم مختصات درست، می‌توان خطاهای محاسباتی را به حداقل رساند.

۵- تیم نقشه‌برداری آقای UTM چه خدماتی ارائه می‌دهد؟

• این تیم خدمات نقشه‌برداری ثبتی، زمینی، هوایی، تهیه نقشه UTM برای سند تک‌برگ، نقشه برداری تعیین متراژ  و رفع اختلاف سندی را با دقت بالا و دستگاه‌های کالیبره‌شده انجام می‌دهد.
